Экструдированные стержни

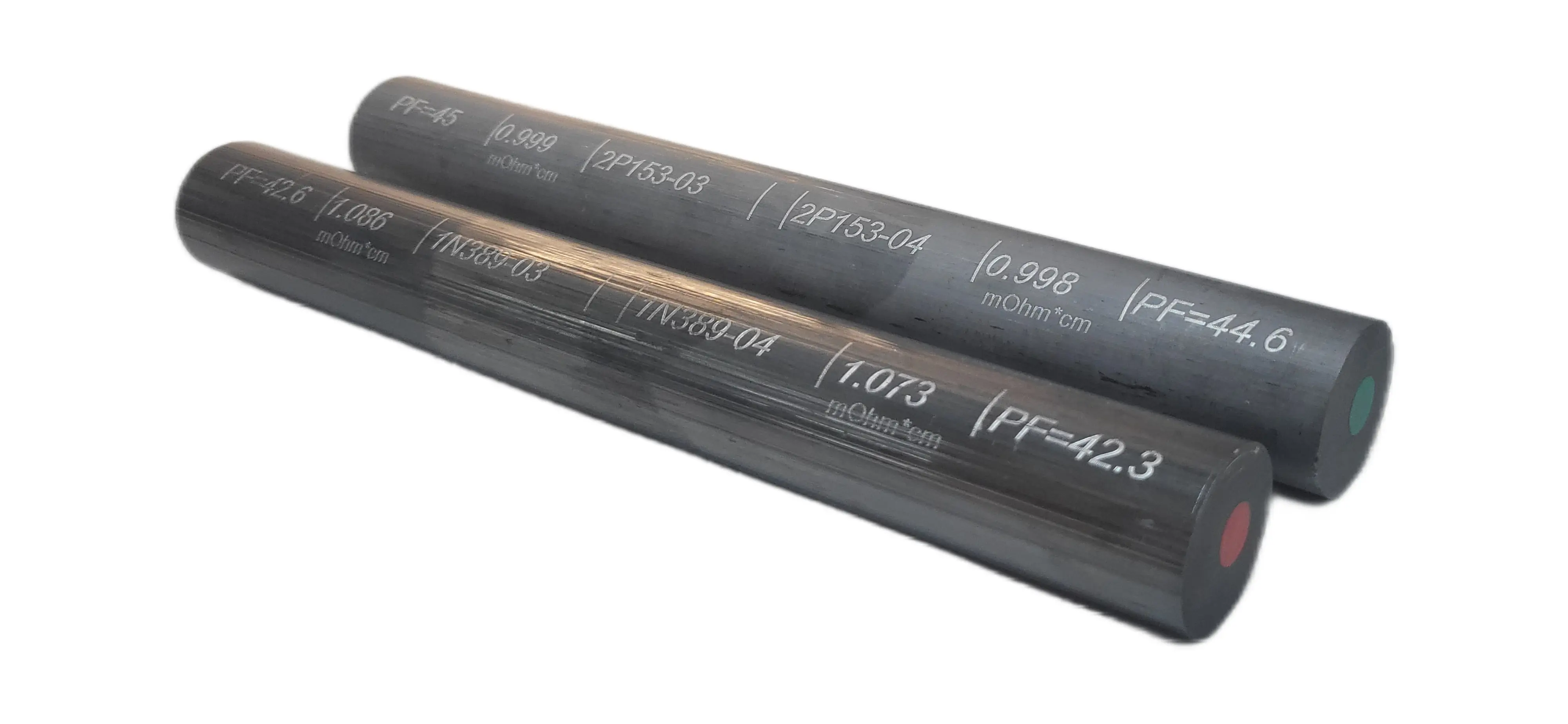

Высокоэффективные экструдированные термоэлектрические материалы на основе Bi₂Te₃ диаметром до 35 мм
Экструдированный термоэлектрический материал на основе твердых растворов Bi₂Te₃ получил широкое признание после революционного открытия технологии производства стержней большого диаметра (25–35 мм), сделанного SCTB Nord.
В 1997 году SCTB Nord начало массовое производство экструдированного материала P-типа (статья N122, Труды XVI Международной конференции по термоэлектричеству, 1997, Дрезден, Германия), а экструдированного N-типа - в 2002 году (статья N47, Труды 2-й Европейской конференции по термоэлектричеству, Польша, Краков, 2004).

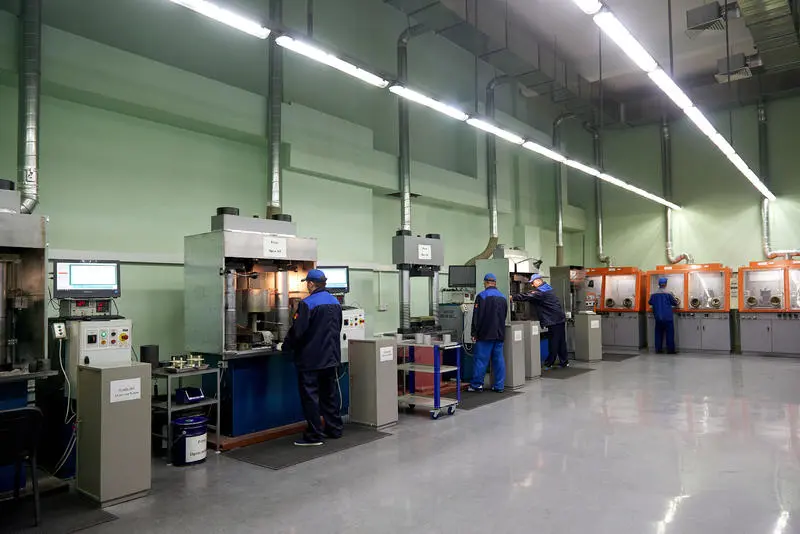

Пластическая деформация при высоком давлении обеспечивает высокую степень текстурированности и однородности. Термоэлектрические характеристики экструдированного материала не только сопоставимы с характеристиками материалов, полученных методом зонной плавки или методом Бриджмена, но даже превосходят их. Это позволяет производить модули с термоэлектрической добротностью 2,9×10⁻³ К⁻¹ при 25 °C (в вакууме).
Технические характеристики
Ключевые особенности
Механические свойства
| Свойство | P-тип | N-тип |
|---|---|---|
| Прочность на сжатие (МПа) | 54,0 | 66,0 |
| Прочность на сдвиг (МПа) | 16,0 | 21,0 |
| Модуль Юнга (ГПа) | 47,0 | 42,0 |
| Коэффициент Пуассона | 0,30 | 0,30 |
Коэффициент теплового расширения (×10⁻⁶)
| Температура | Вдоль экструзии N | Вдоль экструзии P | Поперёк экструзии N | Поперёк экструзии P |
|---|---|---|---|---|
| -25 °C | 10,2 | 10,6 | 12,5 | 10,8 |
| +50 °C | 13,3 | 14,0 | 16,6 | 18,0 |
| +150 °C | 15,5 | 15,8 | 18,3 | 19,9 |
Нужно индивидуальное решение?
Наша инженерная команда может разработать индивидуальные термоэлектрические решения, адаптированные под ваши конкретные требования.
Связаться с нами
